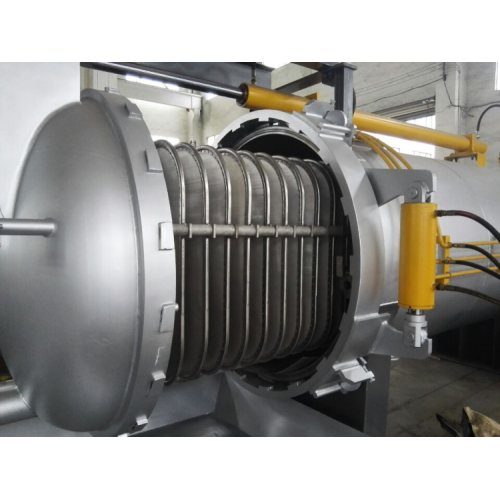

Как жидкость течет через листовой фильтр: скрытая роль коллекторов и коллекторных труб

Каждый сетчатый фильтрующий лист имеет форму тонкого сэндвича. Внешняя проволочная сетка захватывает твердые частицы и образует фильтровальную лепешку. За ней находится более грубый поддерживающий слой, который удерживает сетку плоской под давлением. В некоторых конструкциях плоская проволочная лента служит опорным и дренажным слоем. Его плоские полоски и поперечные стержни создают жесткую структуру с большой открытой площадью, которая позволяет фильтрату быстро проходить, не разрушаясь под действием перепада давления. Открытая площадка имеет значение: если дренажный слой ограничивает поток, перепад давления на створке возрастает и лепешка формируется неравномерно.

Из дренажного слоя фильтрат поступает в сборную трубу, идущую по краю или по центру листа. Эти трубы подключаются к общему коллектору. Здесь важны детали дизайна. Если коллектор меньшего размера, первые листья испытывают более высокое давление и фильтруются быстрее; дальние листья голодают. Толщина кека становится неравномерной, и оператору приходится преждевременно останавливать цикл, иначе он рискует прорваться. Правильный размер коллектора и сбалансированная прокладка труб обеспечивают распределение потока по всем створкам в пределах нескольких процентов.

Урок простой. Фильтрующая среда решает, что будет улавливаться. Коллектор и коллекторные трубы определяют, насколько хорошо весь фильтр использует свою площадь поверхности. Листовой фильтр с отличной сеткой, но плохой дренажной сетью будет уступать более простой конструкции со сбалансированным потоком. Распределение потока – это не деталь. В этом разница между фильтром, который работает по спецификации, и фильтром, который работает до самого слабого листа.
